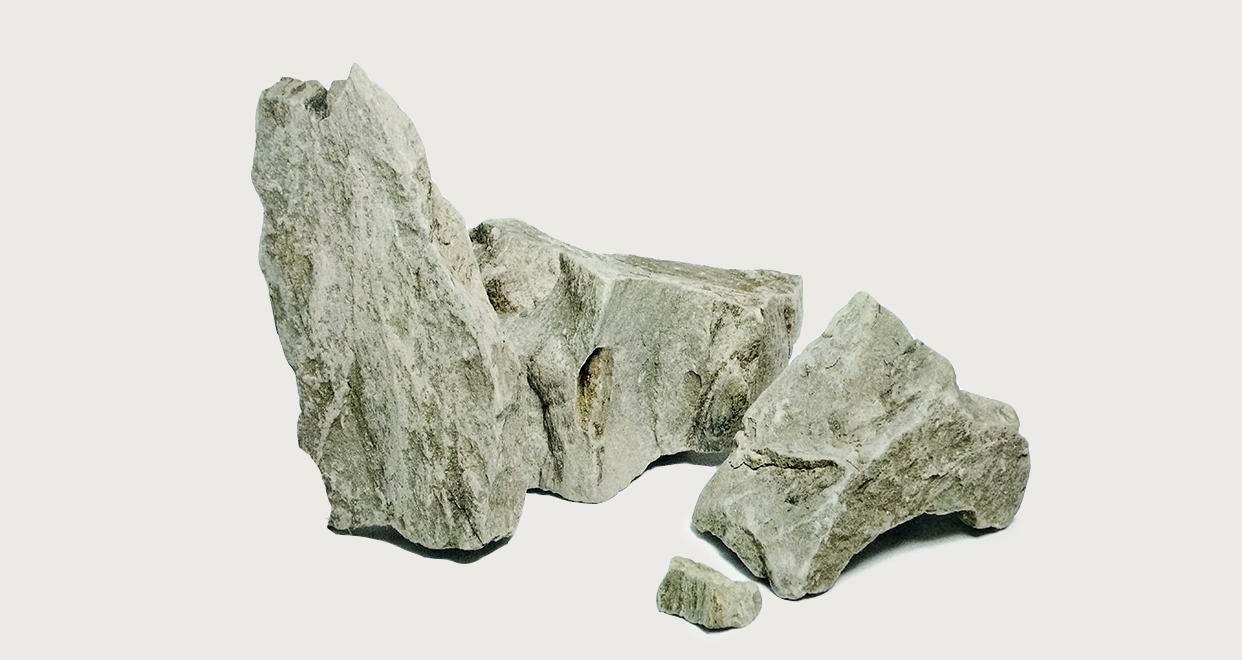

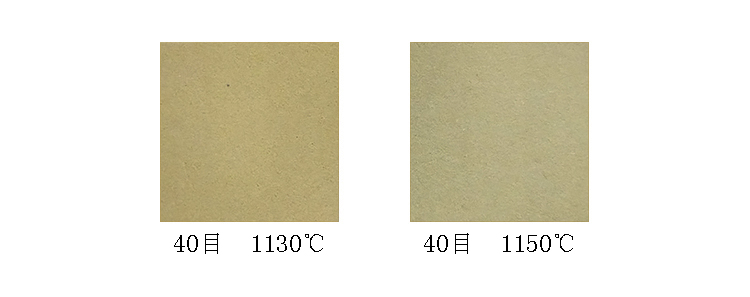

矿料外观呈浅灰墨色泥性致密块状，易碎不坚硬，含有一定量的白色云母碎片。熟泥比较细腻，可塑性较好，制作时较粘，成型性能较差，烧成温度范围较窄。一般烧成1140~1160℃左右，收缩率8.5%左右。烧成后呈浅灰黄色调，经一定的高温呈浅青黄色调，外观呈色较好，但胎质玻璃相较重且结晶程度较高，变形率较大。
