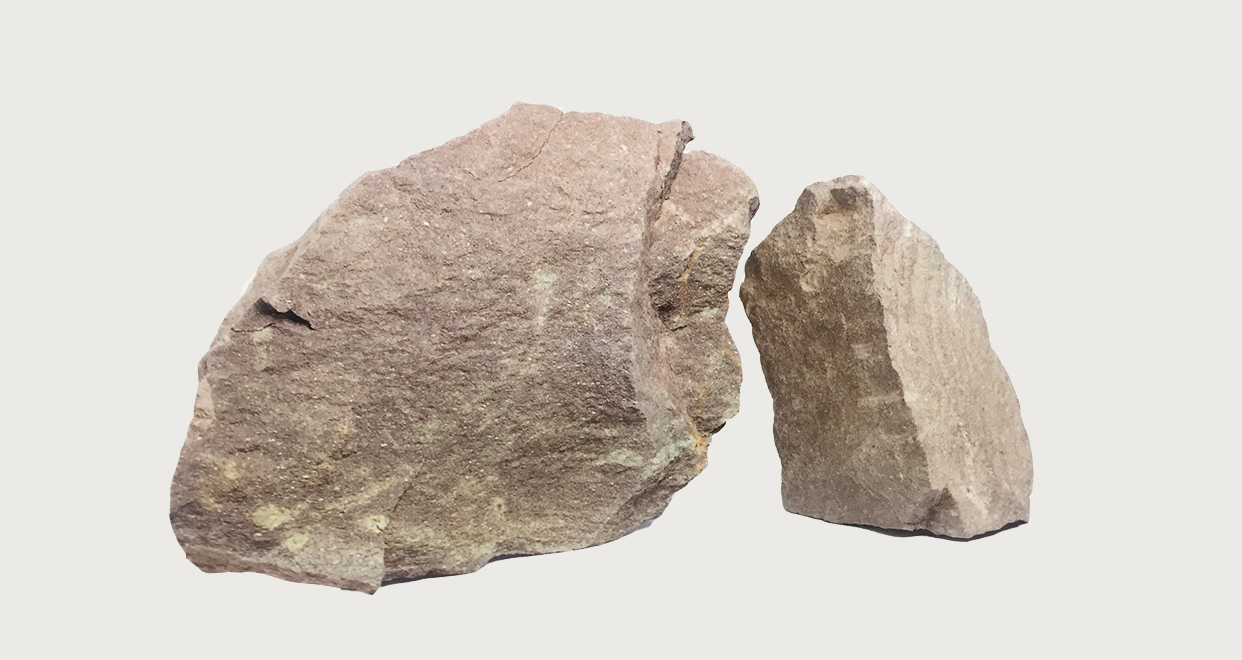

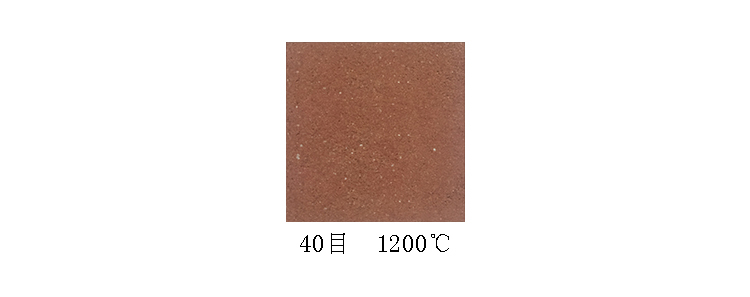

矿料外观质地不均匀，呈紫褐色致密块状，质坚如石，含有极多的白色云母碎片，矿料中有浅绿色的豆斑、斑纹状，断面呈粗砂状。熟泥可塑性极差，不适宜单独成型，烧成温度要求较高，一般需1200℃以上，收缩率2%左右。烧成后呈紫红色调，胎质比较疏松，表面极为干涩，存留的白色云母碎片也较多，外观色泽显得比较粗糙杂乱。
