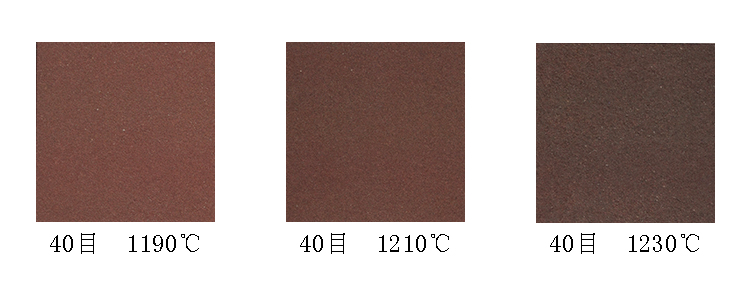

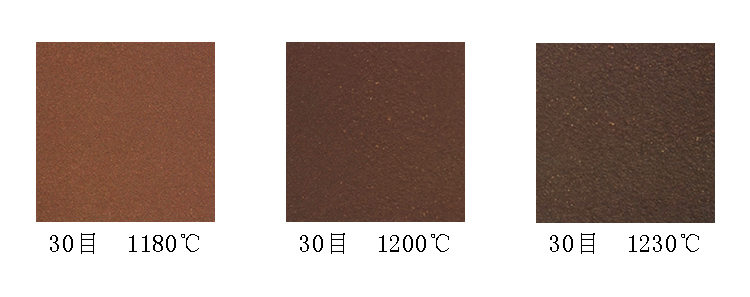

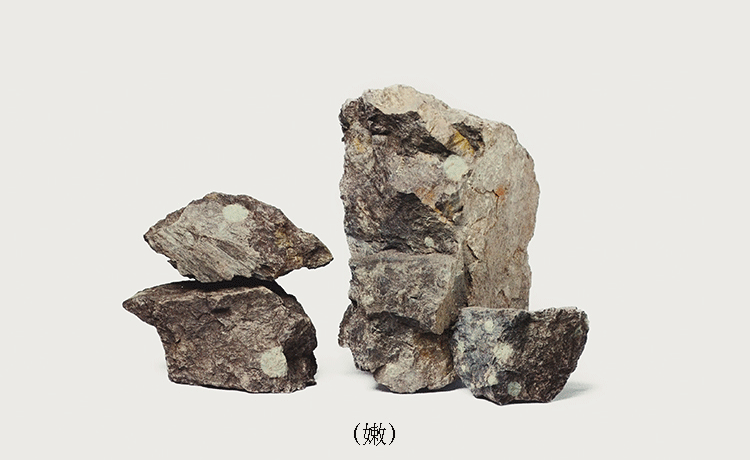

矿料外观呈紫褐色致密块状，比较坚硬，含有一定量的白色云母碎片，矿料上有青绿色的豆斑状，通常较大的豆斑状边缘会带有较小的豆斑状。熟泥可塑性一般，成型时略酥，制作时带有一定沙性，烧成温度范围较宽。一般烧成1180~1230℃左右，收缩率5%左右。烧成后呈紫红色调，胎质呈粗梨皮状，表面颗粒密布凸起，色泽效果十分丰富。

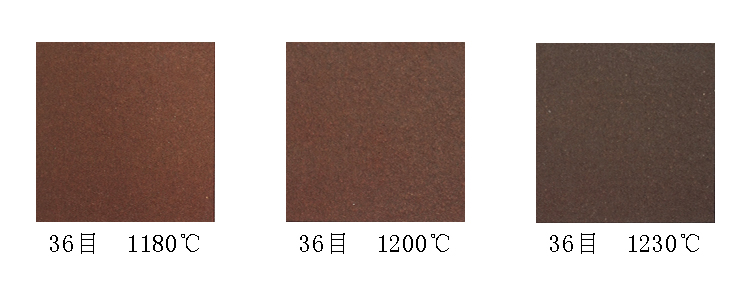

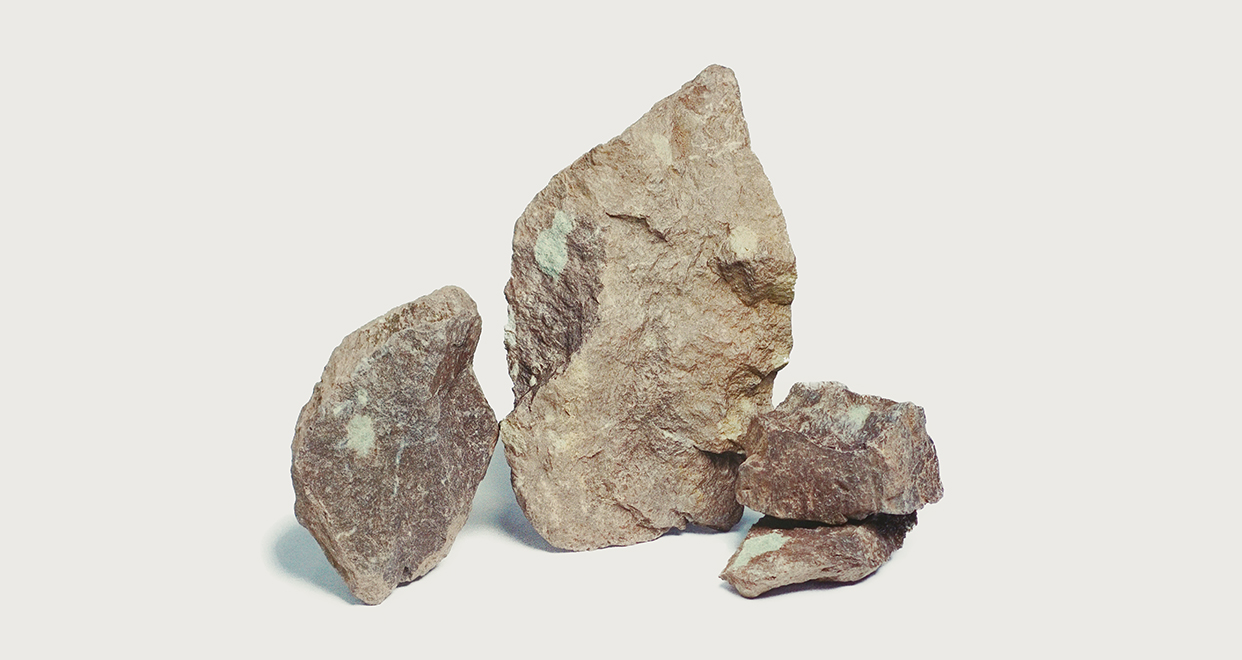

矿料外观呈紫褐色致密片块状，易碎略坚硬，含有少量的白色云母碎片，矿料上有较多、较大的青绿色豆斑状，表面有锈片状。熟泥可塑性较好，成型时略酥，制作时带有泥沙性，烧成温度范围较宽。一般烧成1180~1220℃左右，收缩率5.5%左右。烧成后呈紫红色调，胎质呈梨皮状，砂质温润细腻，色泽效果比较丰富。

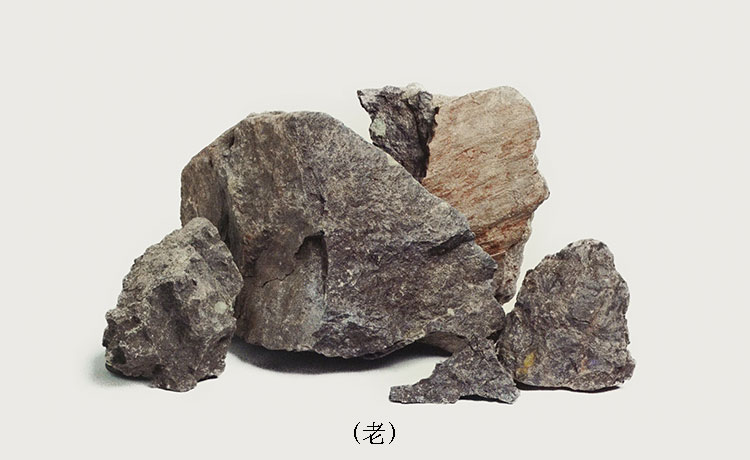

矿料外观呈深紫褐色致密块状，质坚如石，含有较多的白色云母碎片，矿料上有较小、较少的青绿色豆斑状，断面略呈粗砂状。熟泥可塑性略差，成型时较酥，制作时沙性较重，烧成温度范围较宽般烧成1190~1240℃左右，收缩率4%左右。烧成后呈紫红色调，胎质表面略显干涩，存留的白色云母碎片也相对较多，外观色泽纯度略差。
