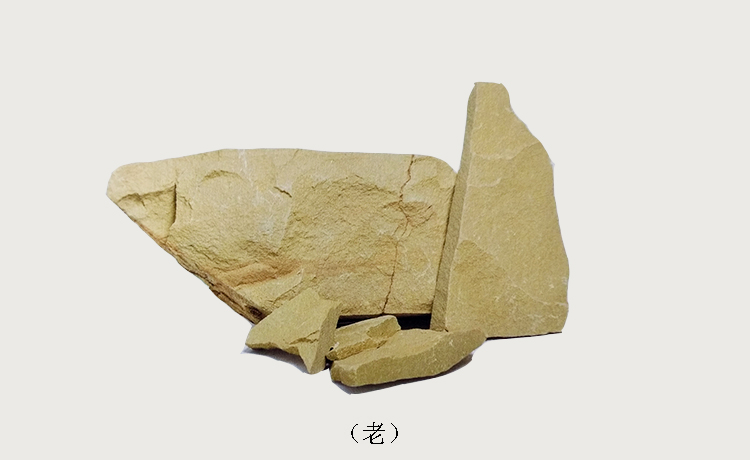

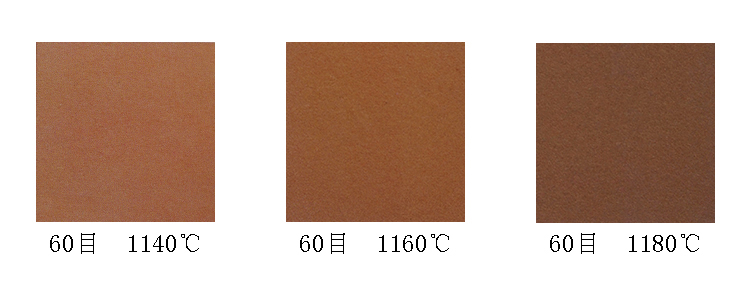

产于宝山矿区东部黄石岩层下部，矿料外观呈浅青黄色致密块状，略坚硬，含有一定量的微细白色云母碎片，矿料上有锈色及锈片状。熟泥可塑性一般，成型时较酥，制作时带有泥沙性，烧成温度范围较宽，经一定的高温，胎质表面易产生“黑气”。一般烧成1140~1170℃左右，收缩率5.5%左右。烧成后呈红色微透黄，胎质呈微梨皮状，砂质细密温润，色泽效果比较丰富。

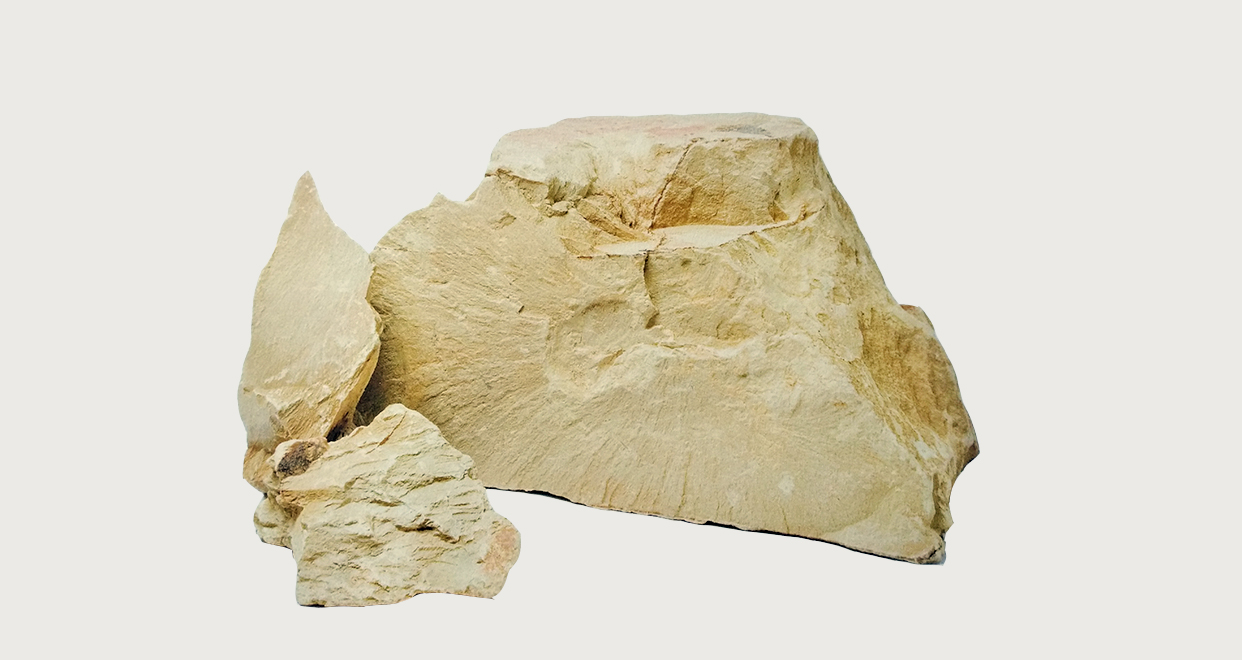

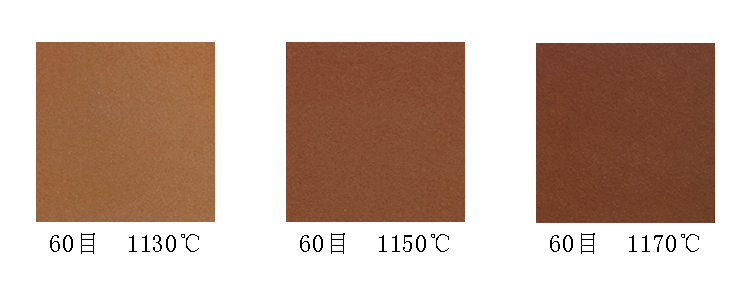

产于矿料下部贴层，含矿量较少。矿料外观呈黄色、浅青黄色致密块状，易碎不坚硬，矿料上有锈色状。熟泥可塑性较好，成型时略酥，制作时带有泥沙性，烧成温度范围较宽。经一定的高温，胎质表面易产生“黑气”。一般烧成1130~1160℃左右，收缩率6%左右。烧成后呈红色微透黄，胎质呈细梨皮状，表面细密光润，色泽效果比较丰富。

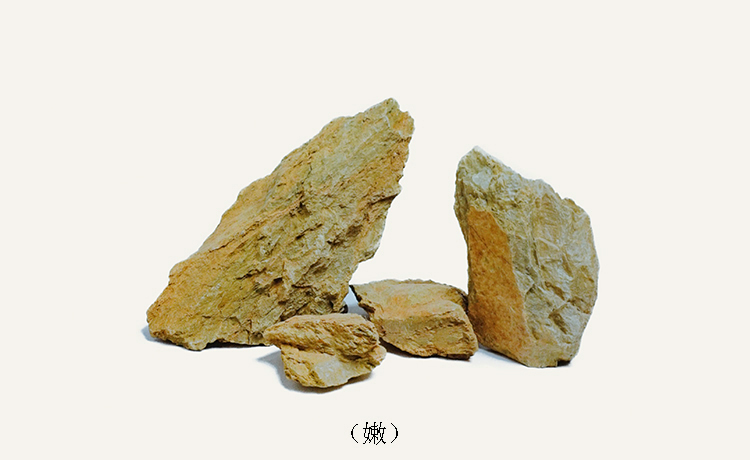

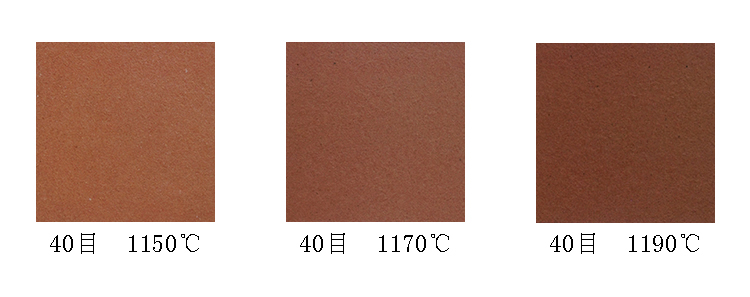

产于矿料上部贴层。矿料外观呈青黄色致密块状，质坚如石，含有较多的白色云母碎片，矿料上有锈片状。熟泥可塑性较差，成型时易酥开、断裂，制作时沙性较重，烧成温度范围较宽。一般烧成1150~1180℃左右，收缩率4.5%左右。烧成后呈微暗红色，砂质细密，胎质比较干涩，表面存留的白色云母碎片较多，杂质相对也略多，色泽效果较差。经一定的高温呈暗红色。
