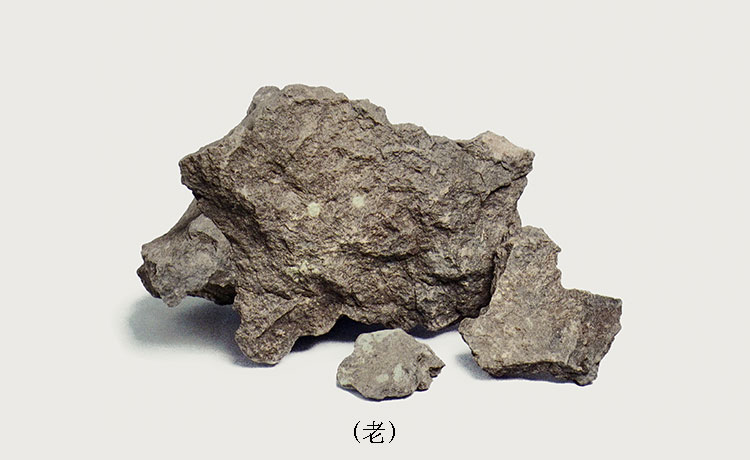

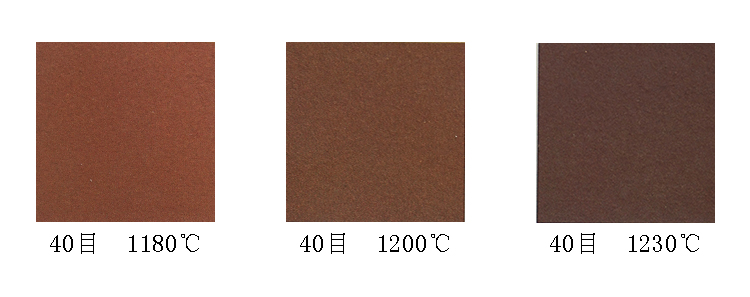

矿料外观呈紫褐色致密块状，比较坚硬，含有一定量的白色云母碎片，矿料上有青绿色的豆斑状。熟泥可塑性一般，成型时略酥，制作时带有一定沙性，烧成温度范围较宽。一般烧成1180~1230℃左右，收缩率4%左右。烧成后呈紫红色调，胎质呈细梨皮状，砂质细密油润，色泽纯正、沉稳。

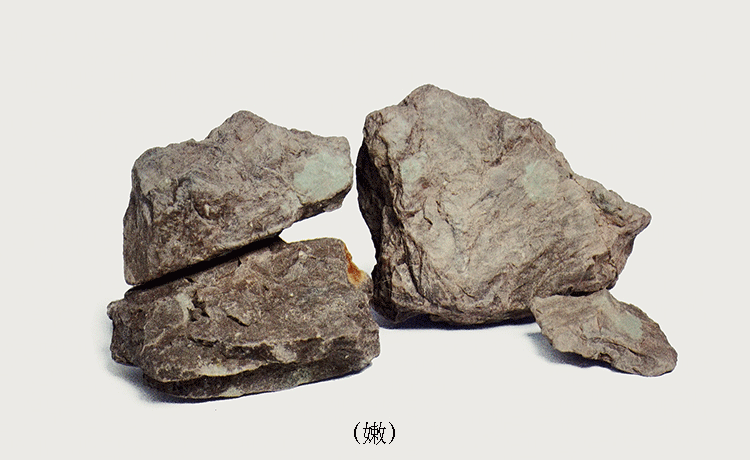

矿料外观呈紫褐色致密片块状，比较坚硬，含有少量的白色云母碎片，矿料上有较多、较大的青绿色豆斑状。熟泥可塑性较好，成型时略酥，制作时带有泥沙性，烧成温度范围较宽。般烧成1180~1220℃左右，收缩率4.5%左右。烧成后呈紫红色调，胎质呈微梨皮状，质地坚结，砂质细密光润，色泽纯正、沉稳。

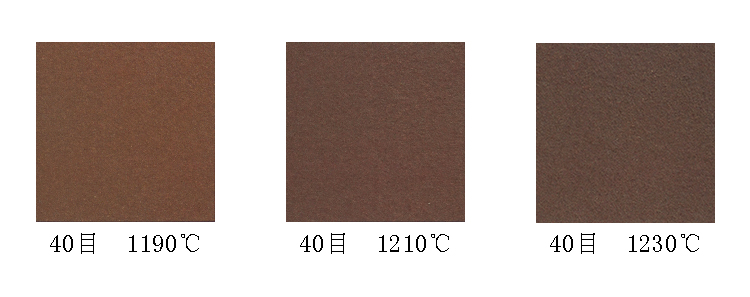

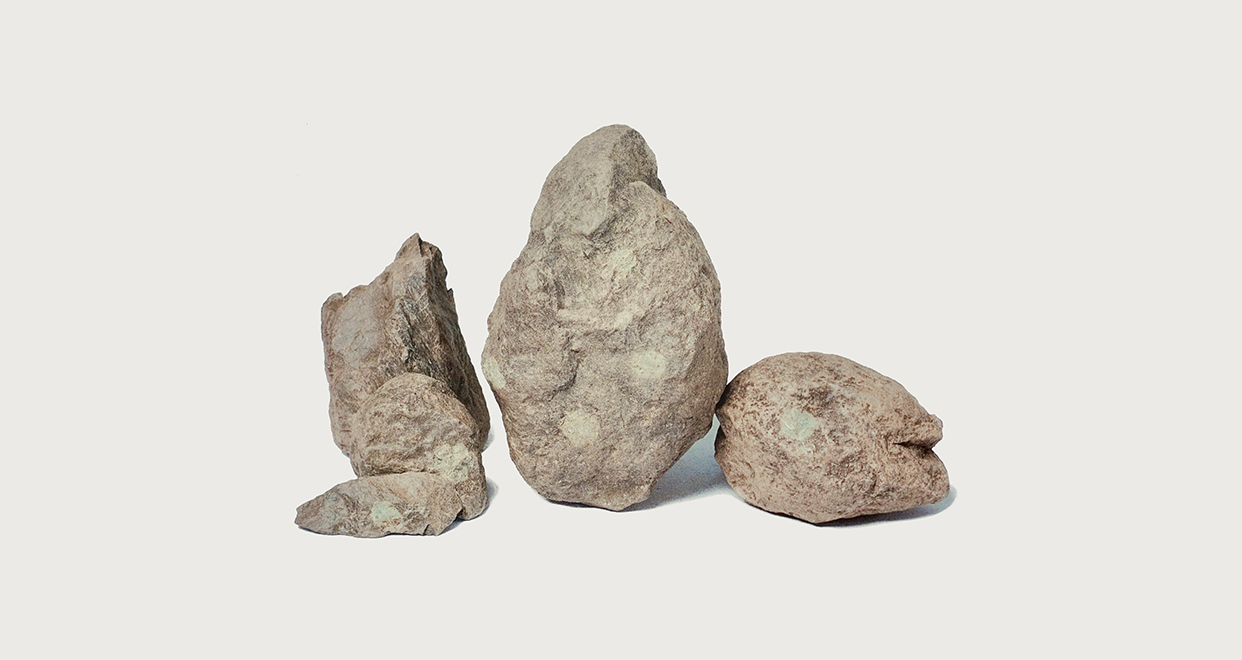

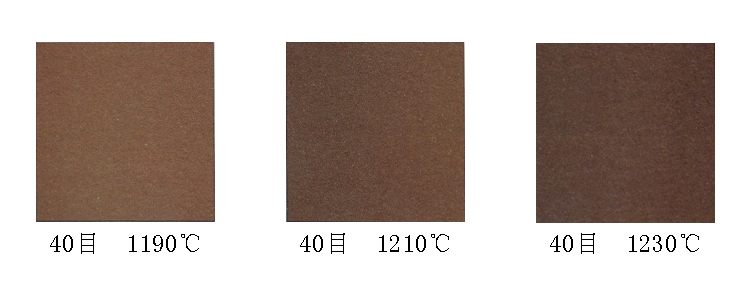

矿料外观呈深紫褐色致密块状，质坚如石，含有一定量的白色云母碎片，矿料上有较小、较少的青绿色立斑状，断面略呈粗砂状。熟泥可塑性略差，成型时较酥，制作时沙性较重，烧成温度范围较宽。一般烧成1190~1240°℃左右，收缩率3.5%左右。烧成后呈紫红色调，胎质呈梨皮状，颗粒质感较好，砂质温润，色泽效果比较丰富。
