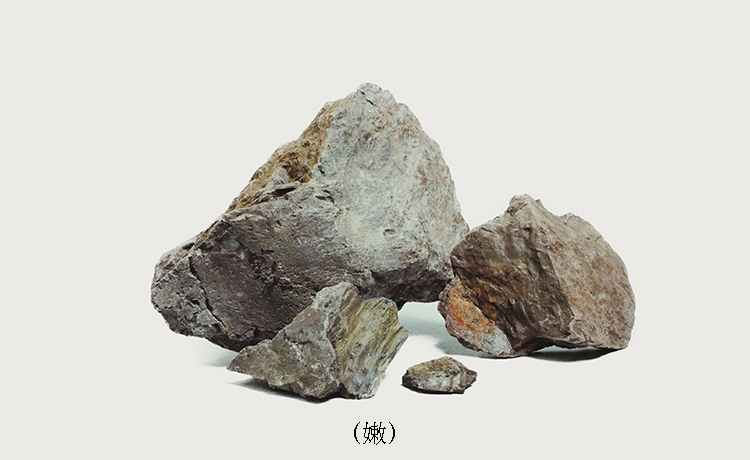

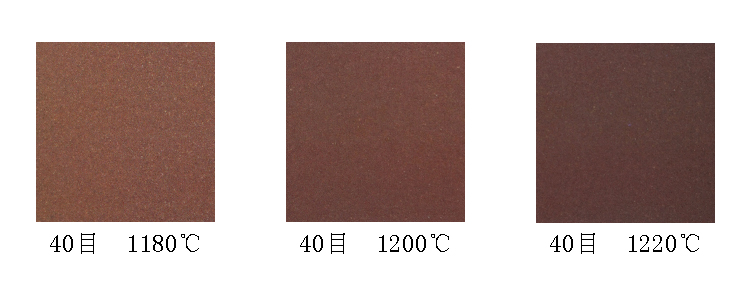

矿料外观呈红棕色致密块状，比较坚硬，含有一定量的白色云母碎片，矿料上有少量黄绿色的豆斑状及锈色。熟泥可塑性一般，成型时略酥，制作时带有一定沙性，烧成温度范围较宽。一般烧成1180~1220℃左右，收缩率3.5%左右。烧成后呈紫棕红色调，胎质颗粒质感较好，但外观色泽纯度略差。

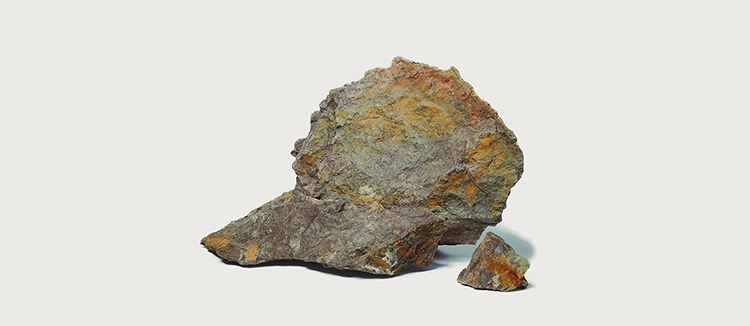

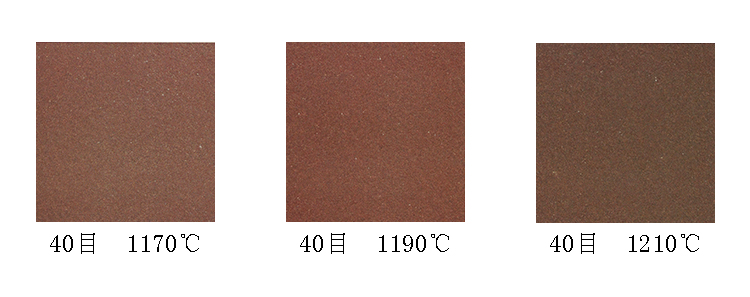

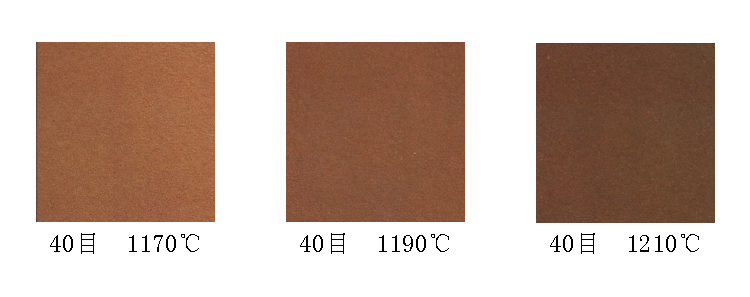

矿料外观呈红棕色致密块状，易碎略坚硬，含有较多的白色云母碎片。熟泥可塑性一般，成型时略酥，制作时带有一定沙性，烧成温度范围较宽般烧成1170~1220℃左右，收缩率4%左右。烧成后呈紫棕红色调，胎质纯正细密，外观色泽比较光洁红润。

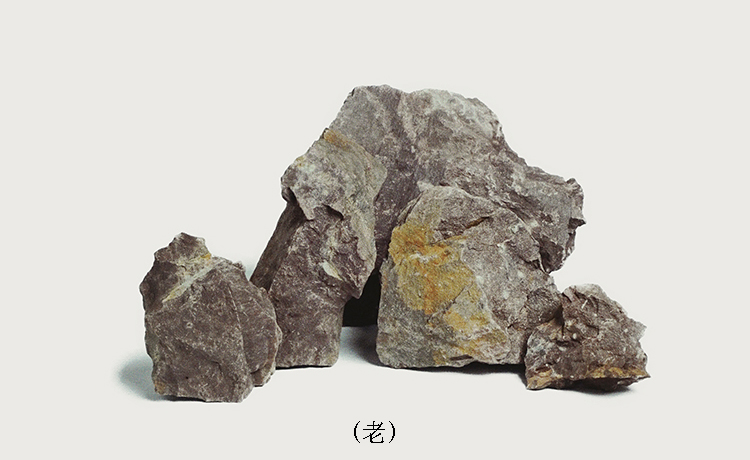

矿料外观呈紫棕色致密块状，质坚如石，含有较多的白色云母碎片，矿料上有淡绿色的斑点、斑纹状。熟泥可塑性较差，成型时易酥开、断裂，制作时沙性较重，烧成温度范围较宽。一般烧成1180~1210℃左右，收缩率3%左右。烧成后呈紫棕红色调，胎质比较干涩，表面杂质相对略多，存留的白色云母碎片也较多，外观色泽纯度较差。
