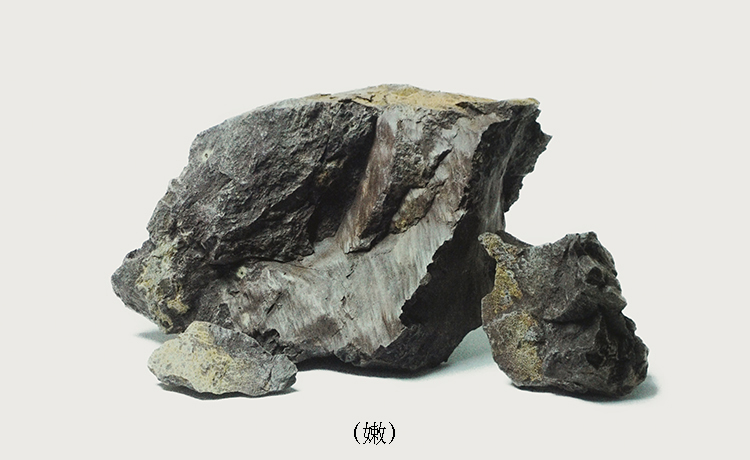

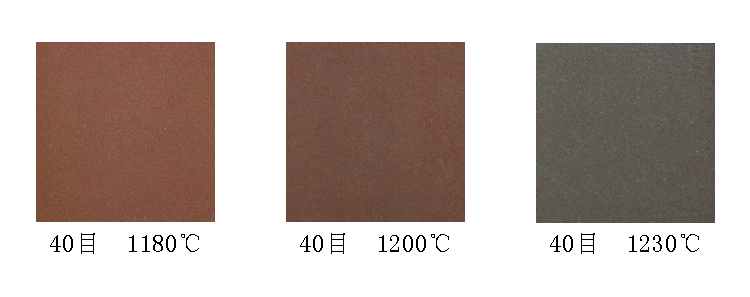

产于台西村矿井（山上），也称普通紫泥。矿料外观呈深紫褐色致密块状，易碎略坚硬，含有一定量的白色云母碎片，部分矿料中有淡青绿色的花斑状。熟泥可塑性较好，成型时略酥，制作时带有泥沙性，烧成温度范围较宽。一般烧成1180~1220℃左右，收缩率5%左右。烧成后呈紫棕红色调，胎质比较光洁细密，外观纯度较好，但色调显得比较单一。经一定的高温呈紫黑色调。

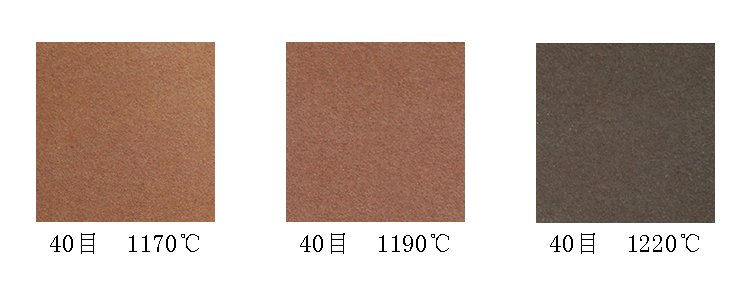

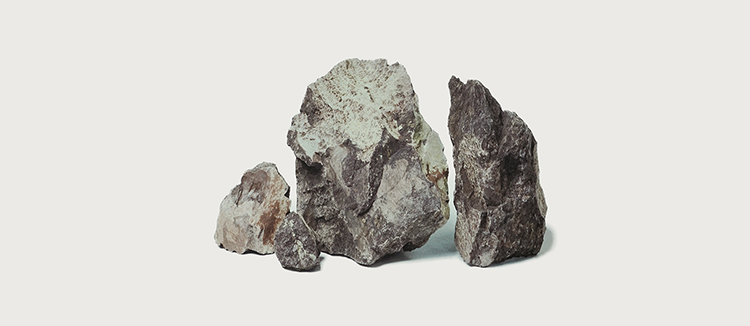

矿料外观质地均匀细腻，呈深紫褐色致密块状，易碎略坚硬，含有少量的白色云母碎片，矿料上有少量暗红色的斑点和淡绿色的豆斑、花斑状，表面有绣色及锈片状。熟泥比较细腻，可塑性较好，成型时略酥，制作时带有泥沙性，烧成温度范围较宽。一般烧成1170~1210℃左右，收缩率6.5%左右。烧成后呈紫棕红色调，胎质比较纯正细腻，但外观色调相对显得比较单一。经一定的高温呈紫黑色调。

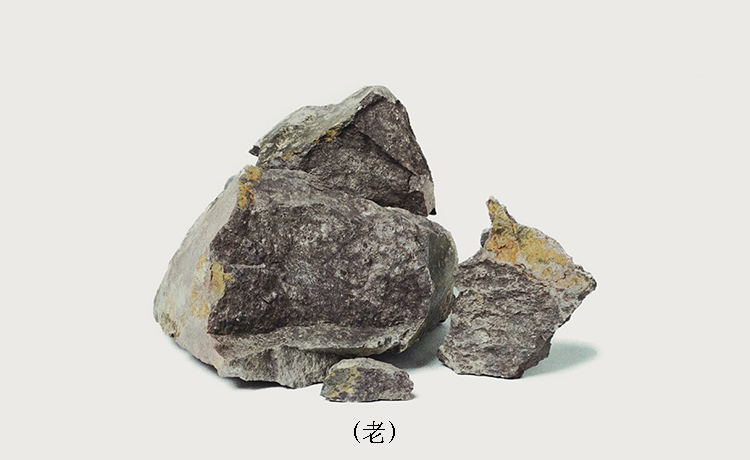

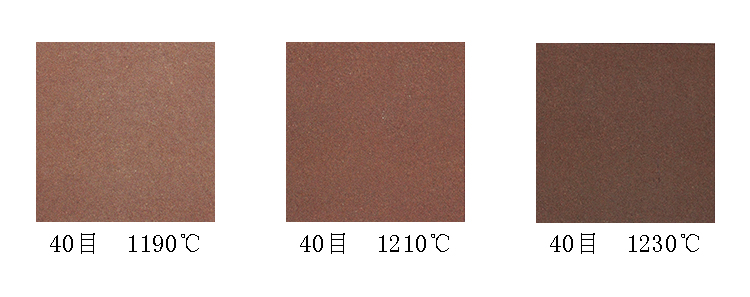

矿料外观呈紫褐色致密块状，比较坚硬，含有较多的白色云母碎片，矿料上有暗红色和淡灰绿色的斑点、斑纹状，表面有锈色及锈片状。熟泥可塑性较差，成型时较酥，制作时沙性较重，烧成温度范围较宽。一般烧成1200~1230℃左右，收缩率4%左右。烧成后呈紫棕红色调，胎质比较干涩，外观色泽纯度略差。
