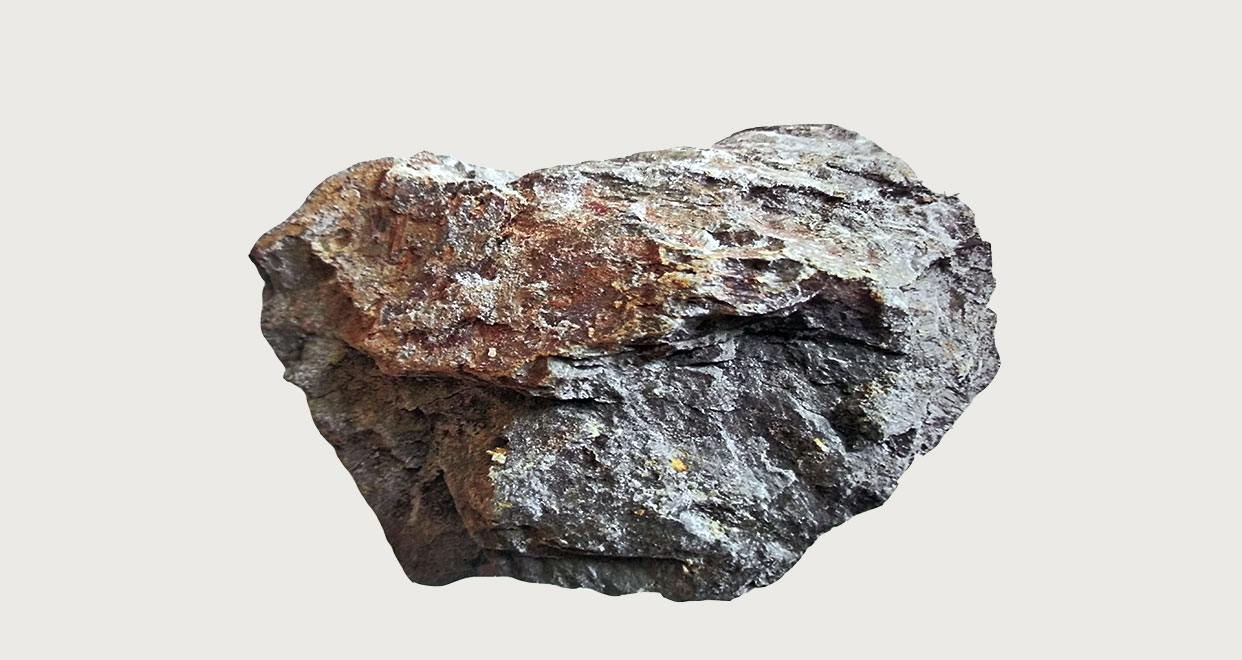

金黄段泥原矿产于黄龙山龙身骨处，表层泥土下面，两道石壁之间的凹槽内，为矿体倾覆所致。埋藏较浅，泥层也浅，一般厚度仅为10~20厘米，厚者也不超过50厘米，呈链状分布，且同其他泥块错杂在一起，难于开采，只能精挑细选。原矿呈淡绿色，片状结构，截断面细腻纯正，色泽油亮，具玉质感，原矿表面偶尔有铁锈似的红色。矿物组成为高岭土、水云母、石英、泥质及少量的铁氧化物等。

金黄段泥，二氧化硅比普通段泥低，三氧化二铝含量却高达2871％，所以烧成温度相对较高。

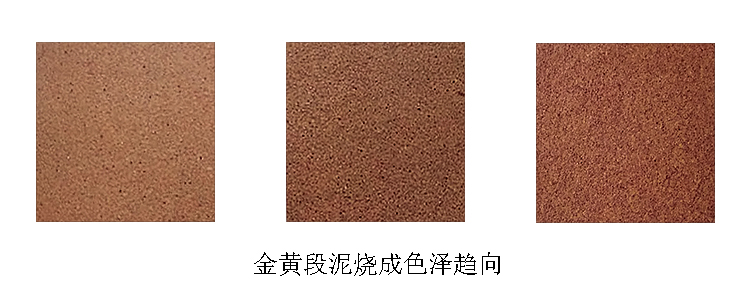

1130℃一1150℃，呈浅黄色，断面较粗糙，声音稍脆；

1150℃一1170℃，呈黄色微带灰，有红褐色斑点，分布均匀，断面较致密，声音脆；

1170℃一1190℃，呈金黄色，红褐色斑点增多，分布均匀，致密，声音脆；

1190℃一1210℃，荧里泛青，致密、声脆，黑色斑点增多；

1210℃一1230℃．黄而发青，有时会出现平行于鼓面的裂纹。

        金黄段泥中三氧化二铁和氧化钛含量较为合理．由于在相应的烧成温度阶段，二氧化二铁和氧化钛共同的发色作用，故烧成后外观呈纯正的金黄色
